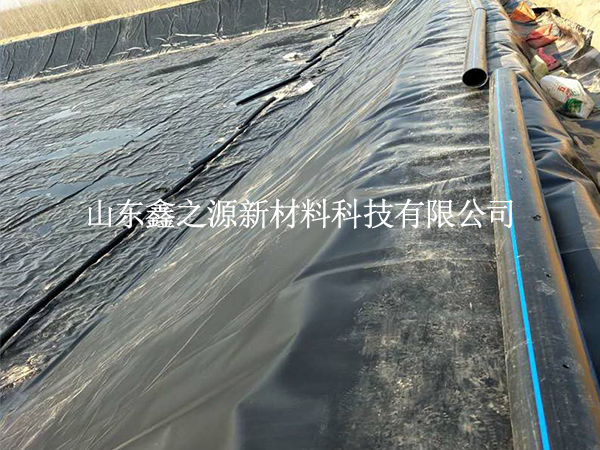

養(yǎng)殖防滲膜出現(xiàn)破損，修復(fù)工作稍有不慎就會埋下二次滲漏隱患。想要高效修復(fù)、一勞永逸？這5大核心原則是修復(fù)工作的“指南針”，嚴(yán)格遵循才能確保修復(fù)效果，守護(hù)養(yǎng)殖安全！

一、及時發(fā)現(xiàn)，快速響應(yīng)

防滲膜一旦出現(xiàn)破損，滲漏問題會隨著時間推移愈發(fā)嚴(yán)重。日常巡查中，要定期檢查膜面是否有破損、焊縫是否開裂，尤其在投喂、捕撈等頻繁作業(yè)區(qū)域，更要重點(diǎn)排查。發(fā)現(xiàn)破損后，必須在24小時內(nèi)啟動修復(fù)程序，避免滲漏范圍擴(kuò)大，污染養(yǎng)殖水體或周邊環(huán)境。拖延修復(fù)時間，不僅增加修復(fù)難度，還可能造成更大的經(jīng)濟(jì)損失。

二、精準(zhǔn)判斷，對癥下藥

修復(fù)前需對破損情況進(jìn)行全面評估，確定修復(fù)方案：

小面積破損：若破損面積小于0.1㎡，可采用補(bǔ)丁法修復(fù)，選擇與原膜材材質(zhì)、厚度相同的補(bǔ)丁，補(bǔ)丁尺寸需比破損處四周大10 - 15cm。

大面積破損或焊縫開裂：當(dāng)破損面積較大或焊縫出現(xiàn)連續(xù)開裂時，應(yīng)切除破損部分，重新鋪設(shè)新膜，并確保新舊膜材的焊接質(zhì)量。

特殊部位破損：在拐角、管道穿膜等特殊部位，需根據(jù)實(shí)際情況定制修復(fù)方案，必要時采用加強(qiáng)焊接或多層補(bǔ)丁處理。

三、材料匹配，質(zhì)量優(yōu)先

修復(fù)所用的膜材和焊接材料必須與原膜材一致：

膜材選擇：使用相同材質(zhì)（如HDPE）、相同規(guī)格（厚度、密度）的防滲膜作為補(bǔ)丁或替換材料，避免因材料差異導(dǎo)致修復(fù)處與原膜材性能不匹配，影響整體防滲效果。

焊接材料：采用與原膜材適配的焊條或熱熔膠，確保焊接牢固。同時，檢查焊接材料的保質(zhì)期和儲存條件，防止因材料失效導(dǎo)致焊接質(zhì)量下降。

四、規(guī)范操作，保證質(zhì)量

修復(fù)過程需嚴(yán)格遵循施工規(guī)范：

表面處理：修復(fù)前必須清理破損處及周邊膜面，去除泥土、水漬、油污等雜質(zhì)，確保膜面干燥清潔，為焊接創(chuàng)造良好條件。

焊接工藝：根據(jù)膜材厚度調(diào)整焊接溫度和速度，例如0.8mm厚的HDPE膜，焊接溫度控制在280 - 320℃，速度0.8 - 1.2m/min。焊接時保證焊縫平整、無漏焊，焊縫寬度不小于10cm，兩側(cè)擠出均勻的熔漿。

質(zhì)量檢測：修復(fù)完成后，對修復(fù)處進(jìn)行全面檢測。先用肉眼檢查焊縫是否平整，再采用真空檢測或充氣檢測法，確保修復(fù)處密封良好，無滲漏隱患。

五、記錄存檔，定期復(fù)查

1、建立修復(fù)檔案：詳細(xì)記錄每次修復(fù)的時間、地點(diǎn)、破損原因、修復(fù)方法、使用材料等信息，形成完整的修復(fù)檔案，便于追溯和分析。

2、定期復(fù)查維護(hù)：修復(fù)后的防滲膜需要定期復(fù)查，建議每月檢查一次修復(fù)處是否有開裂、滲漏跡象。尤其在暴雨、高溫等極端天氣后，要加強(qiáng)檢查頻次，確保修復(fù)效果長期穩(wěn)定。

養(yǎng)殖防滲膜修復(fù)遵循這5大原則，能有效提升修復(fù)質(zhì)量，延長防滲膜使用壽命。無論是小破損的快速處理，還是大面積損壞的重新鋪設(shè)，規(guī)范修復(fù)都是保障養(yǎng)殖安全的關(guān)鍵。如果在修復(fù)過程中遇到問題，歡迎在評論區(qū)留言交流！
